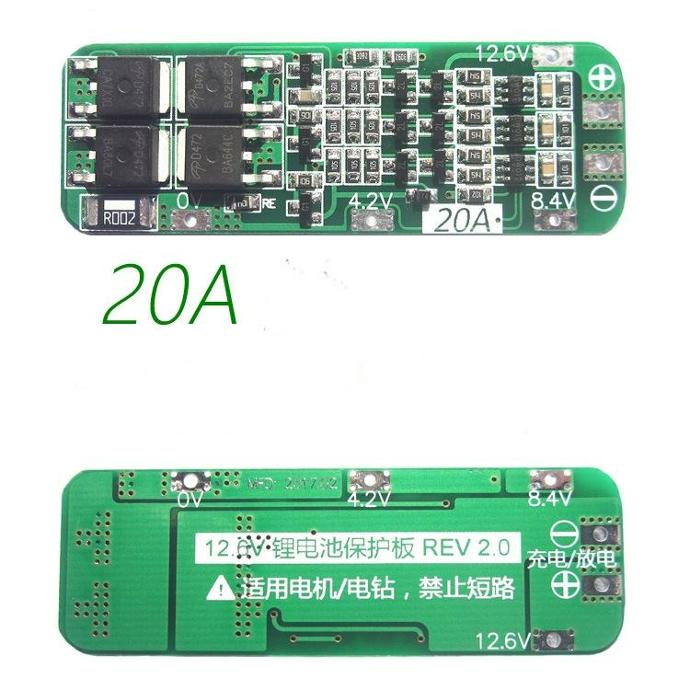

Mạch bảo vệ pin 3s20A cân bằng auto revovery

Dòng xả liên tục (giới hạn trên): 20A (nếu môi trường tản nhiệt không tốt, vui lòng giảm dòng tải)

Dòng sạc liên tục (giới hạn trên): 10A Phiên bản tiêu chuẩn: phù hợp với máy khoan điện có dòng khởi động dưới 40A và công suất dưới 65W.

Phiên bản nâng cao: phù hợp với máy khoan điện có dòng khởi động dưới 60A và công suất dưới 100W.

Lưu ý 1: Cần 3 pin điện 15C-20C hoặc 6 pin điện 10C-15C để khởi động thành công máy khoan điện (18650 thông thường không thể khởi động máy khoan điện !!); nếu pin quá nhỏ hoặc công suất của máy khoan điện quá lớn Nếu một số nguyên nhân không thể khởi động, vui lòng liên hệ với chủ sở hữu để cho bạn biết giải pháp.

Lưu ý 2: Kết nối chặt chẽ 0V, 4.2V, 8.4V, 12.6V theo sơ đồ và không cố ý đoản mạch.

Lưu ý 3: Khi có tải với động cơ chổi than, tụ điện (10uF-1000uF) phải được nối song song với cực dương và cực âm của động cơ để ngăn chặn điện áp đỉnh ngược do động cơ tạo ra gây nhiễu bảng bảo vệ. hoặc làm hỏng ống MOS.

 Lưu ý 4: Khi 3 nhóm pin được mắc nối tiếp, vui lòng đảm bảo rằng điện áp của mỗi nhóm là giống nhau, nếu không, vui lòng sạc đầy cho từng nhóm pin riêng biệt và sau đó sử dụng chúng nối tiếp. . .

Trong quá trình thử nghiệm phóng điện, nhóm pin bị sụt điện áp nhanh hơn là nhóm pin kém. Đối với một số khách hàng có nền tảng điện tử kém, vui lòng không trộn lẫn pin tốt với pin xấu! = Hiệu quả sử dụng của 3 pin kém).
